一、概况
JX-织物金属探测器是一种高灵敏度的探测仪器。可广泛应用于印染和后整理的轧光机、印花机、轧花机、拷化机及剪毛机等设备的配套,用于检测加工中的织物及其它制品中夹带的微小铁磁性物体(如针头、铁屑等),从而保护价格昂贵的轧辊、拷花筒和剪毛刀等免受损坏。
二、原理简述
JX-织物金属探测器将控制电路与探测传感器集于一体。正常情况下,接通电源,指示灯亮,输出继电器接点处于常闭或常开状态。当夹带有铁磁性金属物体的织物或其他制品通过仪器检测面时,即在传感器上产生磁感应电势,此电势经控制电路中的前置级放大,与设定值相比较,经处理电路产生脉冲使触发器翻转并自锁,此时指示灯间闪,蜂鸣声响,继电器吸合,输出常闭触点开路或常开触点闭合,从而使接通运转设备的控制电源继开,机器立即停止运行。去掉金属物体,按下复位钮,仪器回到正常状态,指示灯保持常亮。
三、技术指示
电源:AC220V±10%,50HZ
检测灵敏度:1/8大头针贴于检测面通过
允许织物厚度:小于5mm
允许织物运行速度:大于5m/min
探测宽度:1.8米、2.2米、2.8米、3.0米(亦可按要求设计)
四、使用环境
环境温度:0-50℃
环境湿度:45℃(30-85)%RH
无强大电磁干扰,无强烈震动
以上环境下,可连续运行
五、使用事项
(一)安装

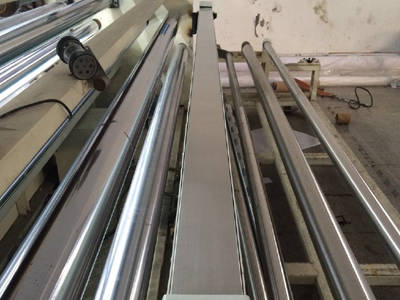

1、将探测器的检测面贴于织物的纬向,调整导布架,让织物贴附于检测面。
2、应避免安装于强磁场中(如吸边器、对中仪与探测器之间距离应大于0.6米),否则干扰信号会影响仪器正常工作。
3、探测器安装必须牢固,不应有强烈震动,运行中应避免抖动及敲击,以免引起误动作。
4、将电源插入仪器电源插座,常闭或常开控制线插入输出插座,并与设备控制部分作相应连接。
5、本仪器必须可靠接地。
(二)面板功能
1、4位数码管,用于显示探测器的灵敏度大小状态显示以及用为设定菜单时的界面。
2、按键名称说明:
SET键,在菜单设定时为进入和保存键。
向上键,数值加。
向下键,数字减。
RST键,报警复位,菜单进入以及菜单退出。
(三)设置方法
1、常规操作,可在面板上直接设定探测器的灵敏度。方法:正常待机情况下,按向上键或向下键,可设置定探测器的灵敏度,设定范围为0-100 。 系统自动保存。
2、菜单操作
在常规操作无法完成需求时,可进入菜单进行更多的设置。
进入方法:按SET键约2秒,进入菜单。
按上下键,改变菜单编号,按SET进入当前编号的菜单。
进入菜单后,SET键保存,RST键退出(不保存)。
3、菜单列表
F100:生产批号显示,只读(不可修改),有F101、F102两个子菜单,内部灵敏度的调整值越大,灵敏度越大。
F101:1通道外部灵敏度;通常不需要设置,通过F200进行自动设定。
F102:2通道外部灵敏度;通常不需要设置,通过F200进行自动设定。
F200:自动设定,在振动和电磁干扰较小的环境下进行,内部调整先调整外部灵敏度,后调内部灵敏度。在探测器及其它设备工作时进行。设值完成后,退出菜单,如果觉得灵敏度还是太高,有误报警发生,可适当的在面板下调灵敏度
F201:1通道外部灵敏度;通常不需要设置,通过F200进行自动设定。
F202:2通道外部灵敏度;通常不需要设置,通过F200进行自动设定。
F301:LED亮度调整,范围(1-8),出厂默认设定为4
F302:工作模式,本控制器具有两个独立检测回路,可选使用通道1(1A),使用通道2(1B)或2通道同时使用(2),在切换模式后,需要执行菜单F200后机器才能正常工作,设定为1A或1B状态时,只要报警,外部报警灯会同时输出信号,只有设定为2时(两个通道同时使用时)才会区分报警灯的输出。
F303:继电器状态设定,OFF上电后继电器默认关闭,报警时吸合;ON:上电后继电器吸合,报警后断开
F304:密码等级设定,L0任何操作都不需要密码;L1:进入F300系列菜单才需要密码;L2:进入菜单需要密码;L3,所有修改操作都需要密码
F305:修改密码,进入菜单后,先显示oLd 再进入密码输入状态,这时输入旧密码,(旧密码错误,显示Err3次蜂鸣器响三次)如果正常,显示nEw1,输入新密码,完成后显示nEw2,再次输入新密码,显示SAVE表示修改成功
F306:锁定内部参数F101和F102。出厂默认为OFF,建议设定为OFF。在运行F200自动设定参数时,F101和F102会自动设定为80,如果设为ON,则F101和F102需要手动设置,需要在专业人员指导下操作。
(四)注意事项
1、仪器内部的电路板不可随意擅自调节,否则仪器无法正常工作。
2、本仪器属精密电子仪器,必须由专人负责管理,使他处于良好工作状态。
(五)控制线路板接线图(有较多的3P接头,请注意识别)
